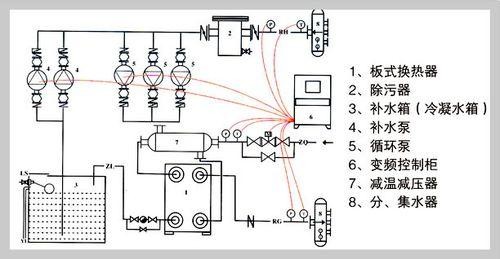

板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型換熱器。在生活中應用比較廣泛，一般用于家庭或者工業采暖，提供熱量交換。今天來為大家分析一下板式換熱器循環原理圖，看看板式換熱器是如何工作的。
可拆卸板式換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。
傳熱板片是換熱器的核心部件，板片的成型工藝及材質特性對密封和換熱效率會產生直接影響。換熱器通常以水作為冷卻介質，板片多數采用不銹鋼薄板制造，在板片上壓制有波紋流梢，相鄰兩板片之間的空間即為介質流道，冷、熱流體在板片兩側流動時，通過板片進行熱量交換。
一般情況下板式換熱器的傳熱系數K值在3 000-6 000W/m'℃范圍內，同時，兩種介質幾乎是全逆流流動，熱傳導效率較高。在同等換熱效率下，板式換熱器只需要管殼式換熱器面積的1/2-1/4即可達到同樣的換熱效果。
板式換熱器使用1-2年的周期后需要進行必要的拆檢、清洗、打壓測試等。對于變形或穿孔等存在問題的板片需要及時更換，在這過程中散熱板片的裝配嚴格按流程圖排列。
